Entrevista en Catalunya Ràdio

Esta mañana Marc Bàrbara ha participado en el programa "el Matí de Catalunya Ràdio" para responder a la pregunta "Cómo construímos?"

Manel Fuentes ha entrevistado a Marc Bàrbara y a Pere Santanach, sismólogo.

Para escuchar la entrevista

Read more...

Dirección de obra: Guardería y CAP en la Trinitat

Hemos acabado las obras de estructura del edificio de la guardería y CAP en el barrio de la Trinitat de Barcelona.

Autores del proyecto: Josep Lluís Canosa i Magret, Daniel Duch i Ginjaume, VictorCanosa i Blajot
Promotor: REGESA
Constructor: Bosch Pascual Construccions
Año proyecto: 2009
Año construcción: 2010-2011

Se trata de un edificio de planta baja y dos plantas piso. Inicialmente se plantea una estructura de pórticos rígidos de hormigón armado in situ con techos de prelosas de hormigón armado. Un elemento muy importante de la estructura es el pórtico en voladizo que conforma la entrada del edificio.

Al comenzar la obra la constructora plantea cambiar las prelosas por placas alveolares, las jácenas armadas por pretensadas y, los pilares in situ por elementos prefabricados.
Las soluciones habituales de estructura prefabricada son de jácenas articuladas a los pilares.

Una vez analizada la propuesta vemos que plantear una estructura sin nudos rígidos supone que las deformaciones frente acciones horizontales son excesivas y no se puede garantizar el cumplimiento de las exigencias de los estados límites de utilización. Por lo tanto, se introducen modificaciones a la propuesta para garantizar la rigidez de los nudos y poder controlar las deformaciones horizontales.

¿Cómo podemos dar continuidad a los pilares y a la vez garantizar el empotramiento y continuidad de las jácenas?

Se plantean los pilares continuos de dos o tres plantas previendo a la altura de cada jácena unas vainas que nos permitan dar continuidad a la armadura de negativos de las jácenas.

El proceso de ejecución consistirá, por tanto, en llevar a la obra "media" jácena hormigonada y colocar la armadura de negativos a la obra, para luego hormigonar la parte superior de la jácena junto con la capa de compresión del forjado.

Para poder ejecutar correctamente la solución es importante tener en cuenta que:

1 .- la parte "no hormigonada taller" de las jácenas debe tener la altura suficiente para poder colocar la armadura longitudinal de negativos por debajo de los estribos. Dejando unos 15cm es suficiente.

2 .- La armadura de negativos sea con el menor número de barras posible para reducir el tamaño de las vainas.
Esto implica, sin embargo, la utilización de barras de grandes diámetros (20,25 y 32) que necesitan grandes recubrimientos. Se deberá hacer un seguimiento meticuloso de la obra para garantizarlos.

3 .- Dado que las modificaciones / adaptaciones de los elementos prefabricados son bastante complicadas de hacer en la obra, es muy recomendable realizar visitas al taller durante la fabricación de los elementos prefabricados.

Detalle del voladizo

Armadura de negativos atravesando el pilar prefabricado

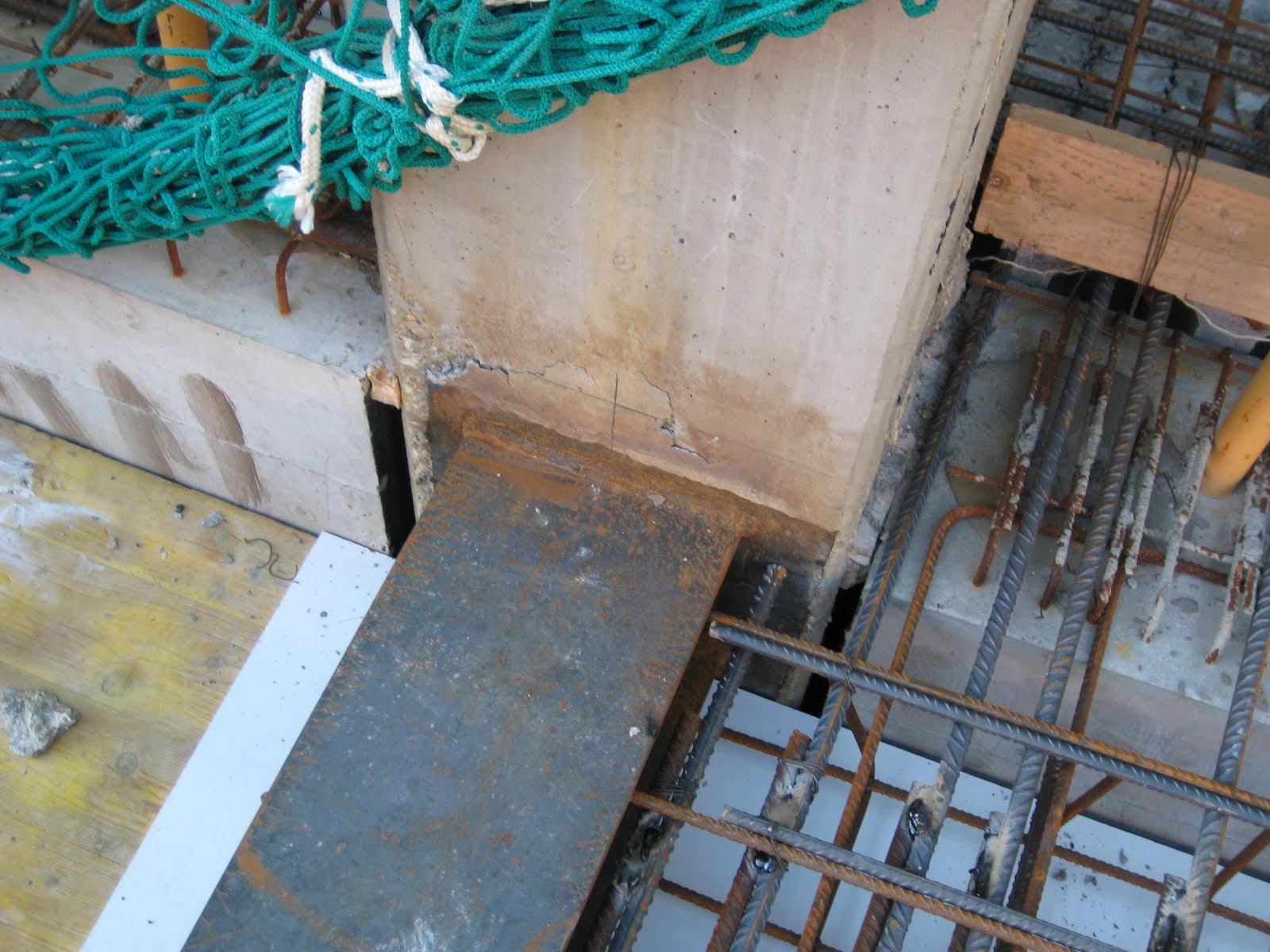

Unión de pilar prefabricado con viga de acero

Read more...

¿Cómo afecta un sismo en un edificio?

Tras el terremoto de Japón y, sobre todo del de hace un par de días en Lorca, hemos tenido que explicar varias veces como afecta un terremoto en un edificio. Entendiendo que nuestra intención es hacer un ejercicio de divulgación que obliga a simplificar, intentaremos explicar los efectos de los terremotos en las construcciones.

La primera consideración a hacer es que debemos diferenciar los efectos que se producen en los elementos estructurales y los que se producen en los otros elementos constructivos. La norma sísmica vigente contempla principalmente la estructura, de ahí que la mayoría de víctimas debidas a los terremotos se producen por desprendimientos de fachadas, aplacados, falsos techos, ... y no por el derrumbe del edificio.

Efectos en la estructura:
Las estructuras se dimensionan, normalmente, para cargas de tipo gravitatorio, es decir, cargas estáticas que actúan sobre un elemento. Las acciones sísmicas, así como otras acciones no gravitatorias, son cargas dinámicas.
El seísmo produce un movimiento vibratorio que sacude los edificios tanto vertical como horizontalmente. Son las fuerzas horizontales las más peligrosas por la estructura.

La fuerza horizontal causa un desplazamiento del edificio, cuando esta fuerza se detiene el edificio tiende a retornar a su posición original como consecuencia de la elasticidad de los materiales. En este momento comienza un movimiento vibratorio y la estructura oscila deformándose a partir de su posición inicial.

Si se sobrepasa el régimen elástico de algún material puede deformarse sin tender a recuperar su forma (régimen plástico) o si responde frágilmente, romperse. Desde este punto de vista los materiales de construcción más seguros son los elásticos y coherentes (como la madera y el hormigón armado).
En caso de que coincida la frecuencia de la onda sísmica y la frecuencia de oscilación del edificio se produce el fenómeno de la resonancia. Esto producirá, probablemente, el derrumbe del edificio. Normalmente, sin embargo, se originan grandes deformaciones y la rotura de algunas partes del edificio varía su frecuencia de oscilación por lo que la construcción tenderá a estabilizarse.

En estos momentos, la normativa de aplicación en España es la NCSE (Norma de construcción sismoresistente) y el Eurocódigo 8 "Disposiciones para el proyecto de estructuras sismorresistentes", vigente a nivel europeo. Esta norma establece los criterios a seguir con el objetivo de evitar la pérdida de vidas humanas y reducir el daño y el coste económico que puedan ocasionar los terremotos. Por ello, entre otros, se tienen en cuenta la importancia de la edificación y la situación geográfica del emplazamiento.

Mapa sísmico de España:

Mapa sísmico de Catalunya:

En un próximo post comentaremos algunas recomendaciones para la construcción sismorresistente
